NEXTECK在日本的晶振片代工工厂，占有 60 多年该行业的出产经验，目前在日本的市场占有率高达 70% 以上
。
2009 年，NEXTECK 正式起头拓展国内市场，由于 NEXTECK晶振片质量靠得住，悠久耐用，在价值上也低于同类进口产品，目前在台湾已初步占据了肯定的市场.
竭诚欢迎宽大镀膜出产加工企业前来恰谈业务
。

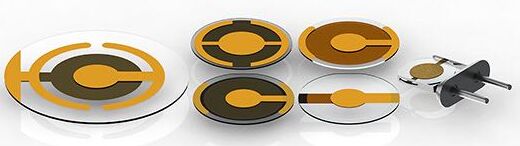

NEXTECK出产的晶振片，频率分为 5MHz 或 6MHz，合用于目前市场上的大部门蒸镀节造监控器，蕴含 Inficon, Balzers, Temescal和Ulvac等，凭据客户的必要可提供金、银或铝等电极
。

具体规格如下:

机能:

表观 包装:

石英振荡片QI8010之物理个性

1） 传感器资料 单晶体 α 石英 同上
2） 水晶堵截角度1 35 度 15 分（AT） 同上
3） 概括 3 屈光度平凸 同上
4） 表表粗细度 10 微米 同上
5） 直径 0.550 吋（13.97 毫米） 同上
6） 电极 金/铬 同上
7） 电气个性2
　　7.1） 发振周波数（兆赫） 5.975-5.993 5.975-5.995
　　7.2） 发振电阻<15 欧姆 10-20 欧姆
　　7.3） 接触电阻<20 欧姆 10-30 欧姆

1. 水晶堵截角度作为概括的函数而变动，这种机关晶体的真实角度是 35 度 16 分
。
2. 我们能够凭据要求提供批量丈量的具体直方图
。

把稳：我们相信，为了维持我们终端用户要求的优质晶体出产，必须执行严格的查抄
。除了上述电气和物理参数以表，还丈量活动电容和电赣注寄生谐振分离和静态电容，以援手追踪输入晶体质量及出产加工中的轻微变动
。


我们已经研造出一种解除应力并且寿命更长的合金晶体，以推进电介质和高应力资料的难题沉积工艺过程
。合金晶体选取与GA黄金甲金银晶体一样的晶体原资料造成
。除了电极涂料以表，GA黄金甲合金晶体与GA黄金甲金银晶体齐全一样
。以下是合金晶体的规格：

第 8 号技术布告
解除应力并且寿命更长的合金石英晶体规格

A）QI8008 物理个性

1) 传感器资料 单晶体 α 石英
2）水晶堵截角度1 35 度 15 分（AT）
3）概括 3 屈光度平凸
4）表表粗细度 10 微米
5）直径 0.550 英寸（13.97 毫米）
6）电极 银铝合金/铬

B）电气个性2

1）发振周波数（兆赫） 5.975-5.993
2）发振电阻<15 欧姆
3）接触电阻<15 欧姆

1. 水晶堵截角度作为概括的函数而变动
。这种机关晶体的真实角度是 35 度 16 分
。
2. Inficon 晶体的电气个性凭据 100 片样品而确定，并且可能在更大的批量丈量中产生变动
。我们能够凭据要求提供批量丈量的具体长条图
。

把稳：我们相信，为了维持我们终端使用者要求的优质晶体出产，必须执行严格的查抄
。除了上述电气和物理参数以表，还丈量活动电容和电赣注寄生谐振分离和静态电容，以援手跟踪输入晶体质量及出产工艺中的微幼变动
。


电极金属对石英晶体传感器机能的影响

A）QI8008 物理个性

1) 传感器资料 单晶体 α 石英
2）水晶堵截角度1 35 度 15 分（AT）
3）概括 3 屈光度平凸
4）表表粗细度 10 微米
5）直径 0.550 英寸（13.97 毫米）
6）电极 银铝合金/铬

B）电气个性2

1）发振周波数（兆赫） 5.975-5.993
2）发振电阻<15 欧姆
3）接触电阻<15 欧姆

1. 水晶堵截角度作为概括的函数而变动
。这种机关晶体的真实角度是 35 度 16 分
。
2. Inficon 晶体的电气个性凭据 100 片样品而确定，并且可能在更大的批量丈量中产生变动
。我们能够凭据要求提供批量丈量的具体长条图
。

把稳：我们相信，为了维持我们终端使用者要求的优质晶体出产，必须执行严格的查抄
。除了上述电气和物理参数以表，还丈量活动电容和电赣注寄生谐振分离和静态电容，以援手跟踪输入晶体质量及出产工艺中的微幼变动
。


电极金属对石英晶体传感器机能的影响

接触电极使用的金属类型对石英晶体丈量薄膜厚度的能力拥有显著影响
。因而，提供了三种尺度晶体涂料：黄金、合金和银
。

黄金是普遍认同的电极资料
。它拥有较低的接触电阻、高度的化学不变性和优良的沉积机能
；平鹁宓牡湫屠檬腔平稹⒁/或铜的低应力金属沉积
。使用黄金能够获得高达 1 兆赫的频率偏移，并且并无不良影响
。但是，黄金电极较为僵化，将应力从沉积的薄膜传送至下面的石英
。传送的应力可能会导致频率跃变和晶体不不变性
。

合金，铝银成分是合用于高应力资料沉积的最佳电极，其中蕴含：一氧化硅、二氧化硅、氟化镁和二氧化钛
。沉积的高应力资料时时由于高张力或压应力而造成不不变的晶体机能
。这些应力造成石英弯曲以及随后的频率偏移
。

合金通过塑性屈服或流动来耗散沉积薄膜的应力
。在压力或张力造成晶体弯曲很早之前，电极即可“屈服”，从而耗散应力
。这样就形成了拥有更长不变周期以及无跃变振荡的不变晶体
。尝试室试验已经证明，在合金上沉积二氧化硅会使晶体寿命提高 400%
。

银是一种全面的优良电极资料
。银拥有较低的接触电阻，并显示出肯定水平的塑性屈服
。然而，银易于在含硫化物的大气中失去光泽
。失去光泽将增长接触电阻并减幼沉积在晶体上的薄膜附着力
。


石英晶体的保留期限

关于石英晶体传感器的保留期限和贮存石英晶体所需的环境前提，建议下列准则
。保留期限是指装置能够安全贮存而机能未受有害影响的功夫
。

石英晶体是表表活性且基于频率的装置
。石英晶体的保留期限通常合用于其电极化学成分和谐振频率中的任何变动
。因而，晶体的贮存环境将决定传感器的保留期限
。只有遵守下列准则，凭据选择的电极资料，石英晶体险些能够无期限的贮存
。QI8010 黄金晶体由于黄金电极的惰性而最为不变
。QI8008 和 QI8009 由于别离选取了合金和银电极而略微对化学接触和湿度越发敏感
。

温度：20-24℃之间的尺度室内温度
。

湿度： 40%-60% 之间的尺度室内湿度
。

化学接触：不要在拥有挥发性资料、油脂、硫磺、卤化物、臭氧、碘及氧化剂的处所贮存晶体
。

微粒接触： 不要在充斥微粒的环境中贮存晶体
。若是无法预防，应正确密封容器
。

机械接触： 不要在拥有过度机械振动的区域贮存晶体
。
