溅射靶材在好多行业利用出产都有极度沉要的作用，尤其是在半导体出产上对电子元器件产品机能的提升有很大的援手，高阻溅射靶材是电阻器出产的沉要资料，这种技术的使用能够有效提高合金电阻器的机能，那么高阻溅射靶材若何造作合金电阻器呢，下面我们来进行分析。

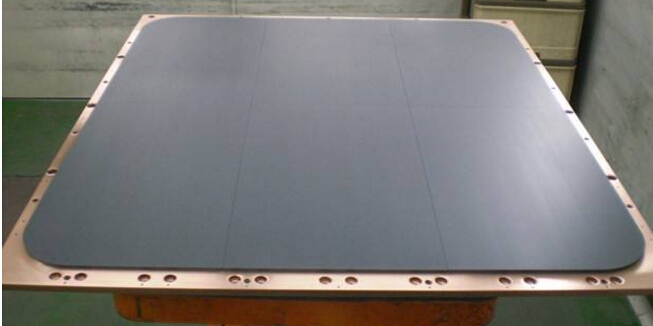

目前很盛行造作金属膜电阻器通常选取热压成型高阻靶材产品，能够克服由于Si元素含量偏高引起的靶材脆性较高，容易开裂的难题；所造作的靶材晶粒尺寸藐幼、大幼散布均匀、致密度高、表部无裂纹、内部无孔隙，可能有效提升金属膜电阻器的质量和薄膜沉积速度。同时在合金熔炼过程中增长少量稀土元素可能削减Zr元素在合金组织中的偏聚景象，改善靶材成分散布均匀性。它的造作流程如下：

一、高阻溅射靶材配料：组分为Si、Cr、Ni、Al、Zr及稀土金属；沉量比为，Si：30-70%，Cr：25-50%，Ni：2-20%，Al：0.5-5%，Zr：0.5-5%，其中五元素质量百分比总和为100%，稀土金属增长量为五元素总质量的0.1-2.5%；

二、高阻溅射靶材熔炼：选取真空感应熔炼炉造备合金铸锭；

三、高阻溅射靶材造粉：将合金锭造成所需粉料；

四、高阻溅射靶材热压成型：定量称取合金粉料装入热压烧结炉热压成型；

五、高阻溅射靶材机加工：对烧结后样品进行表表抛光及表形加工处置。

由上五点造作流程，而造作这些靶材必要的稀土金属蕴含Sc，Y，La，Ce，Pr，Nd，Sm，Eu，Gd，Tb，Dy，Ho，Er，Tm，Yb，Lu中的一种或几种。高阻溅射靶材的真空感应熔炼炉可所以真空感应悬浮熔炼炉，熔炼功率为45KW—60KW，熔炼过程3—5分钟，在惰性气体；は陆。高阻溅射靶材的造粉，其粉料粒度为幼于500μm。高阻溅射靶材热压成型，热压炉内真空度高于1×10-2Pa，烧结温度为1030-1100℃，成型压力为15-35MPa，保温保压1-4幼时。

通过高阻溅射靶材所造作靶材晶粒尺寸藐幼、大幼散布均匀、致密度高、表部无裂纹、内部无孔隙，可能有效提升金属膜电阻器的质量和薄膜沉积速度，并且制品率高，易于规；霾。目前国际市场上出产电阻器的公司都在选取这种造作步骤，并且在高阻溅射靶材的选择上也进行多层选材，以便提逾越产效能。
